Detektor wyładowań atmosferycznych Biral BTD-350
Detektor wyładowań atmosferycznych Biral BTD-350
Detektor wyładowań atmosferycznych Biral BTD-350
Detektor wyładowań atmosferycznych...
Detektor wyładowań atmosferycznych Biral BTD-350
Detektor wyładowań atmosferycznych Biral BTD-350
Detektor wyładowań atmosferycznych Biral BTD-350

Detektor wyładowań atmosferycznych Biral BTD-350

BTD-350

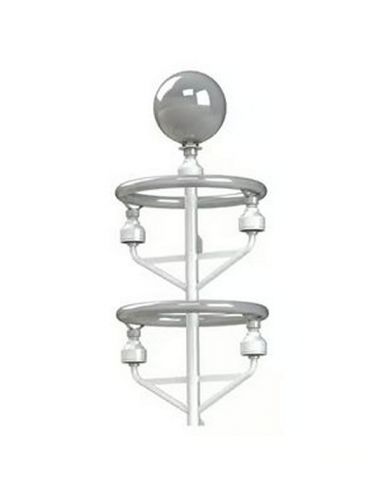

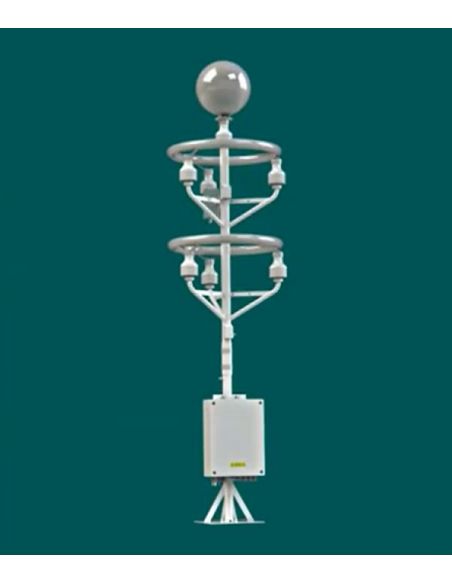

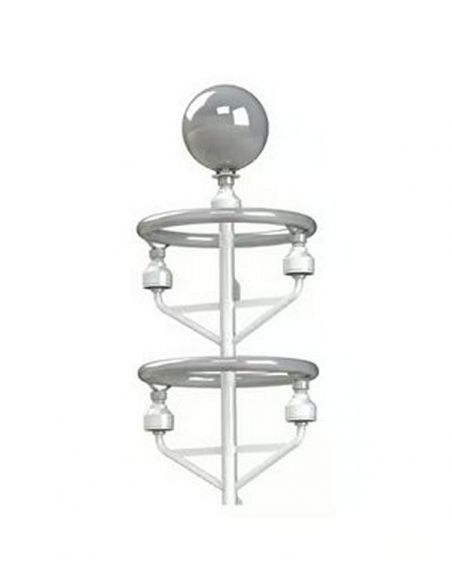

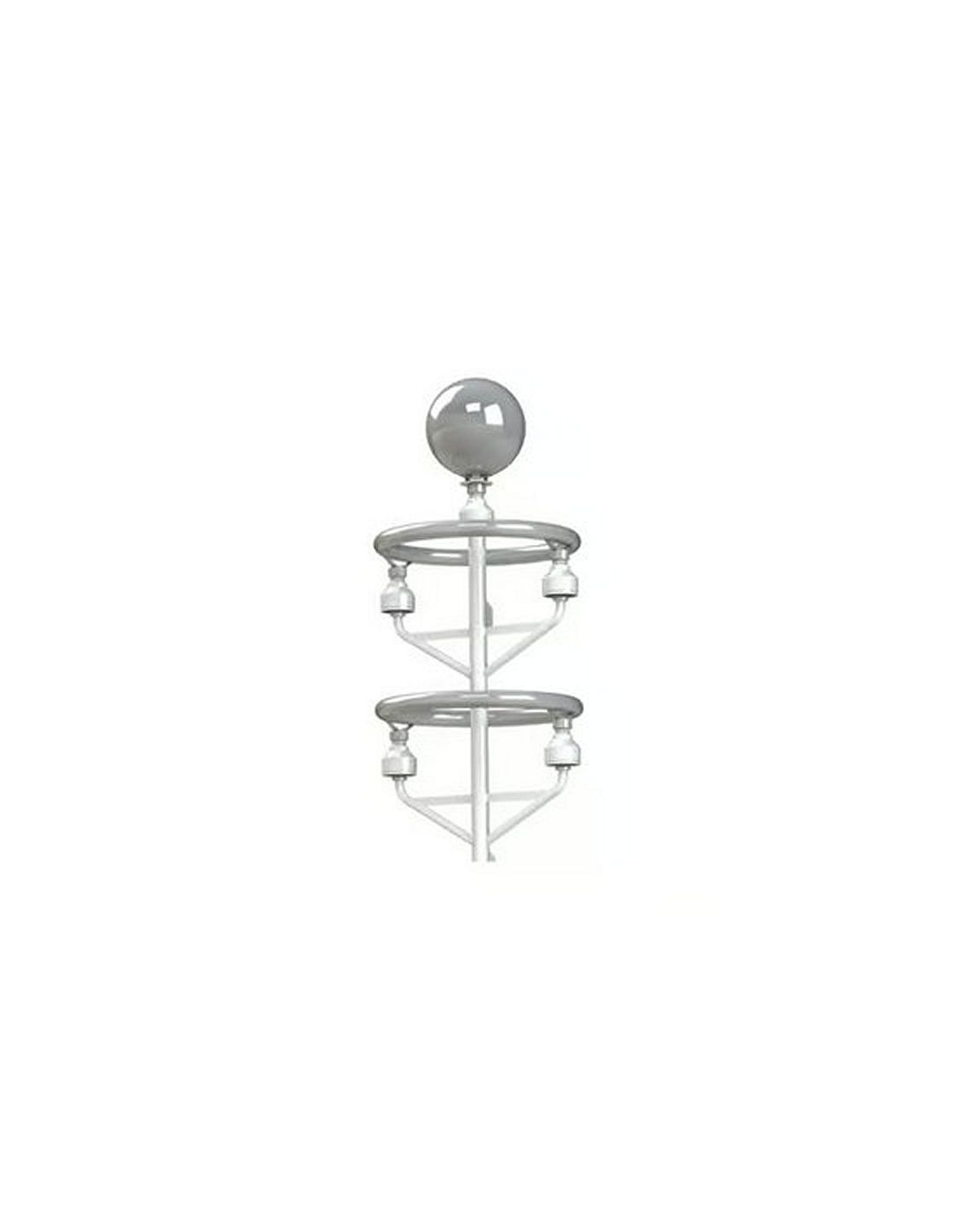

Detektor burz do użytku w środowisku morskim. Wykrywa obecność wszystkich form wyładowań atmosferycznych, w zasięgu do 83 km. Może działać z oprogramowaniem do wyświetlania pomiarów na komputerze, integrować się z zaawansowanymi systemami monitorowania pogody, bezpośrednio aktywować lokalne światła ostrzegawcze lub sygnalizator. Może być wykorzystywany do zastosowań lotniskowych.

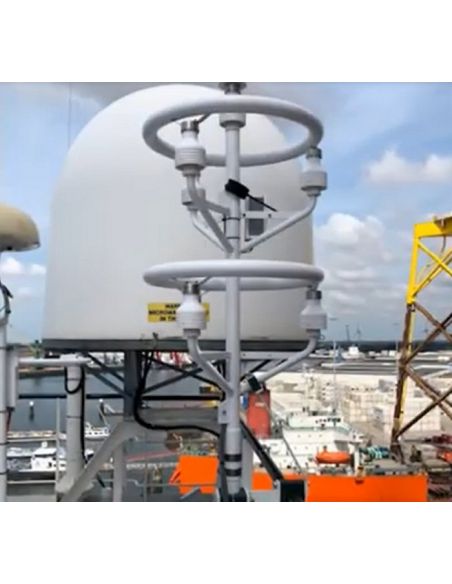

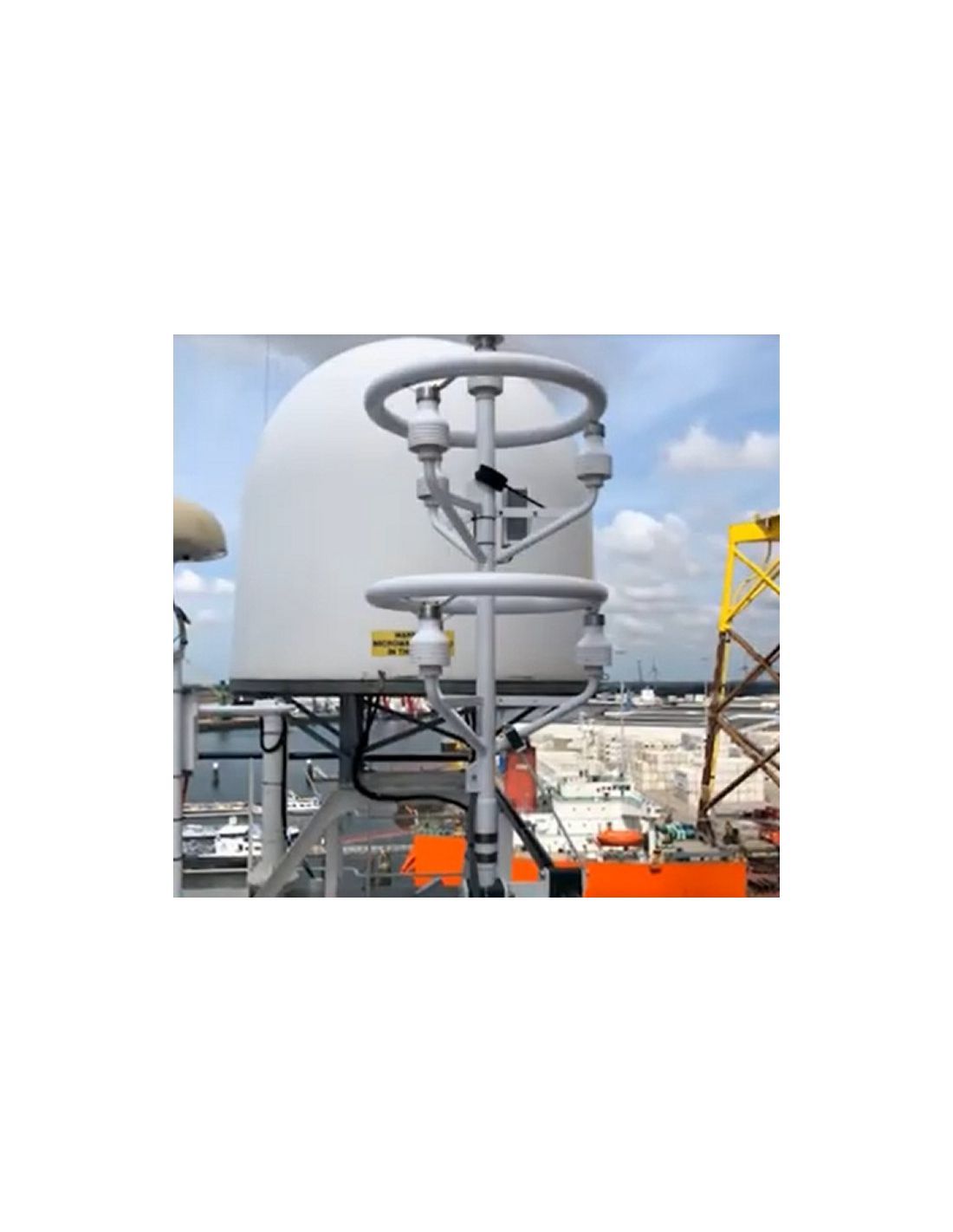

Konstrukcja detektora Biral BTD-350 została wzmocniona, aby mógł wytrzymać trudności na pokładzie dużych statków, a wszystkie powierzchnie pokryto systemem malowania klasy morskiej.

BTD-350 niezawodnie wykrywa obecność wszystkich form wyładowań atmosferycznych, w zasięgu do 83 km.

Unikalna quasi-elektrostatyczna zasada działania, zapewnia detektorowi bardzo niski wskaźnik fałszywych alarmów i wyjątkową zdolność ostrzegania o ryzyku wyładowań atmosferycznych, nawet zanim się one rozpoczną.

Możliwość niezawodnego wykrywania i określania zasięgu wyładowań atmosferycznych typu chmura-chmura, które są zazwyczaj znacznie częstsze niż wyładowania typu chmura-ziemia, sprawia, że ​​BTD-350 jest znacznie bardziej wrażliwy na obecność burz w porównaniu do urządzeń, które opierają się na wykrywaniu radiowym.

Detektor BTD-350 jest praktycznie bezobsługowy w działaniu. Może być bezpośrednio podłączony do zintegrowanego systemu lub obsługiwany za pomocą dostarczonego wyświetlacza kompatybilnego z komputerem PC i oprogramowania rejestrującego.

Może działać z dostarczonym oprogramowaniem do wyświetlania pomiarów na komputerze, bezproblemowo integrować się z zaawansowanymi systemami monitorowania pogody lub bezpośrednio aktywować lokalne światła ostrzegawcze lub sygnalizatory.

Opcjonalny moduł przekaźnika ostrzegawczego pozwala czujnikowi automatycznie uruchamiać alarmy, gdy zbliża się burza.

Wykrywanie piorunów

Praktycznie wszystkie dostępne w handlu czujniki i systemy wykrywania piorunów wykorzystują wykrywanie fal radiowych generowanych przez wyładowania piorunowe jako podstawową technikę pomiaru. Choć zapewniają czułą metodę wykrywania, wiele innych źródeł fal radiowych, takich jak łuki z silników elektrycznych i sprzętu, układów zapłonowych pojazdów oraz stałych lub mobilnych nadajników, może powodować bardzo wysokie wskaźniki fałszywych alarmów. Sieci wykrywania piorunów rozwiązują ten problem poprzez zastosowanie wielu czujników rozmieszczonych w odległości dziesiątek lub setek kilometrów w połączeniu z przetwarzaniem sygnału i triangulacją. Takie sieci są zazwyczaj bardzo kosztowne w instalacji i obsłudze i są dlatego zazwyczaj obsługiwane tylko przez krajowe służby pogodowe. Samodzielne detektory piorunów oparte na radiu często wykorzystują pomiary wtórne, takie jak optyczne wykrywanie błysków, w celu zmniejszenia liczby fałszywych alarmów i wykorzystują złożoną analizę sygnału w celu oszacowania zasięgu. Techniki te są tylko częściowo skuteczne, co sprawia, że ​​starsze technologie samodzielnych detektorów piorunów mają złą reputację ze względu na wysoki wskaźnik fałszywych alarmów i słabą dokładność pomiaru odległości

BTD-350 wykorzystuje pomiary quasi-elektrostatyczne, aby uniknąć problemów związanych z wykrywaniem piorunów za pomocą fal radiowych i zapewnić możliwość wydawania ostrzeżeń przed pierwszym wyładowaniem.



Funkcje/cechy:

  • Ostrzega przed ryzykiem wyładowań atmosferycznych jeszcze przed pierwszym wyładowaniem
  • Wysoka odporność na zakłócenia radiowe, które są główną przyczyną fałszywych alarmów w tradycyjnych samodzielnych detektorach
  • Zasięg wykrywania 83 km
  • Wykrywa wyładowania z chmury do ziemi, a także słabsze, ale bardziej powszechne wyładowania z chmury do chmury
  • Wykrywa naładowane opady
  • Spełnia wymagania FAA dotyczące wydajności dla zastosowań lotniskowych
  • Zapewnia informacje do rozszerzonego raportowania burz CAP437

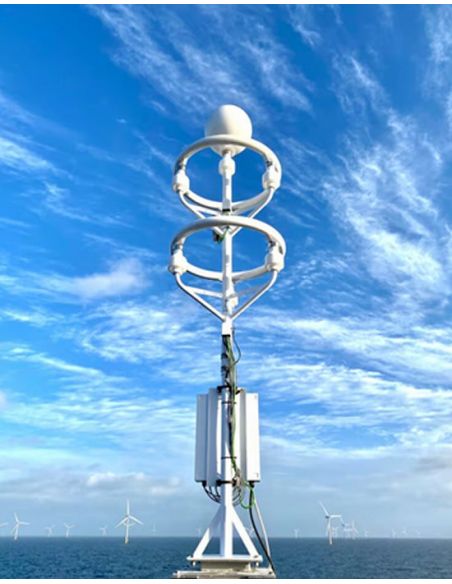

  • Opracowany do zastosowań morskich zarówno na lądzie, jak i na morzu
  • Certyfikowany do pracy na morzu w zakresie mgły solnej, wibracji i EMC
  • Spełnia wymagania normy EN50536:2011+A1:2012 dla detektora klasy 1
  • Spełnia wymagania normy IEC 62793 dotyczące wydajności dla detektora klasy A



Dane techniczne:

Pomiary
Wykrywanie wyładowań: wyładowania atmosferyczne typu chmura-chmura, chmura-ziemia i wewnątrz chmurowe
Wyjścia danych: Ethernet lub szeregowe (RS422)
Skuteczność wykrywania: 95% dla pojedynczego błysku pioruna (dowolnego typu)
99% dla burzy z 2 błyskami
99,9% dla burzy z 3 błyskami
dla błysków w promieniu 56 km
Pomiar zasięgu - niepewność:   0 do 20 km ±5 km
20 do 83 km ±10 km
Pomiar zasięgu - powtarzalność:   0 do 20 km ±300 m
20 do 83 km ±1000 m
Zasięg wykrywania pioruna: 83 km
Rozdzielczość zasięgu: 10 m
Współczynnik fałszywych alarmów: <2%
Maksymalna częstotliwość błysków: 120/min.
Czas błysku:  najbliższe 10 ms (zegar wewnętrzny)
Zasada pomiaru pasywna, quasi-elektrostatyczna,
brak ruchomych części
Kierunek (opcjonalnie): rozdzielczość 1°
Wyjścia i Raporty
Szybkość aktualizacji: 2 sek.
Wyjścia szeregowe: Ethernet (wirtualny port COM) lub RS422
Treść wiadomości: Stan autotestu
Stan ostrzeżenia przed burzą
Czas błysku
Zasięg błysku
Kierunek błysku (opcjonalnie)
Wymagania dotyczące zasilania
Zasilanie czujnika: 100 do 240 V AC 50-60 Hz uniwersalne
Moc czujnika: ~10 W
Rozszerzone ogrzewanie (opcjonalnie): 30 W
Warunki środowiskowe
Temperatura pracy:  -40°C do +60°C
Wilgotność względna: 5% do 100%
Stopień ochrony: IP66
Prędkość wiatru: do 50 m/s
Certyfikaty i zgodności - certyfikat CE
EMC: Ogólne EN 61326:2013
EMC - Morskie EN 60945:2002, Sekcje 9.2.2 i 9.2.3
Odporność na korozję EN 60945:2002, Sekcje 8.12
EN 60068-2-52:1996 Test Kb
Wibracje: EN 60945:2002, Sekcja 8.7
EN 60068-2-6:2008, Test Fc
Zgodność z RoHS i WEEE
Zgodność z normą EN50536:2011+A1:2012 dla detektora klasy 1
Działa zgodnie z normą IEC 62793 dla detektora klasy A
Parametry dodatkowe
Przekaźniki stanu ostrzegawczego (opcjonalnie): 3 przekaźniki ze stykami bez napięciowymi:
Stan ostrzegawczy, stan ostrzegawczy i stan alarmowy
Można wyłączyć w czasie konfigurowanym przez użytkownika
Parametry fizyczne
Materiał: Stal nierdzewna i malowane proszkowo aluminium
Żywotność: >10 lat
Waga: 25 kg
Wymiary: Wysokość: 2460 mm
Konserwacja
Możliwość autotestu: Funkcja standardowa
Kontrola wizualna: 6 do 12 miesięcy



Cena zawiera:

  • Czujnik BTD-350 w wytrzymałym, nadającym się do recyklingu opakowaniu wypełnionym pianką
  • Oprogramowanie do wyświetlania i rejestrowania danych
  • Instrukcję obsługi
  • Certyfikat kalibracji
Nowy produkt

Senseca opracowuje i produkuje pełną gamę urządzeń meteorologicznych do pomiaru prędkości i kierunku wiatru, opadów, ciśnienia atmosferycznego, wilgotności, promieniowania, światła i temperatury.

Oprócz tego w portfolio firmy znajduje się również pełna gama bezprzewodowych systemów rejestratorów danych, a także profesjonalny sprzęt pomiarowy i kontrolny / nadajniki, czujniki, rejestratory i przenośne przyrządy do akustyki i wibracji, mikroklimatu, jakości powietrza-CO-CO2, analiza wody, wilgotność względna, prędkość powietrza, fotoradiometria, pomiary temperatury i ciśnienia.

1 stycznia 2024 r. GRUPA GHM wraz z pięcioma markami (Honsberg, Greisinger, Martens, Val.Co i Delta OHM) zostaje połączona w jedną firmę: Senseca. Senseca jest zastrzeżonym znakiem towarowym firmy GHM GROUP CORPORATE.

GMH GROUP jest liderem w technologii pomiarowej. Dzięki sześćdziesięcioletniemu doświadczeniu w rozwoju i produkcji sprzętu zapewnia dostosowane procesy i rozwiązania do konkretnych zastosowań: pomiar poziomu, przepływu, ciśnienia, temperatury, przewodności i monitorowanie przemysłowe elektroniki dla inżynierii mechanicznej i instalacji, HVAC, przyrządów przenośnych i technologii ochrony środowiska. Grupa zarządza pięcioma innowacyjnymi spółkami (Honsberg, Greisinger, Martens, Val.Co i Delta OHM) i zatrudnia ponad 300 osób w pięciu zakładach produkcyjnych.
