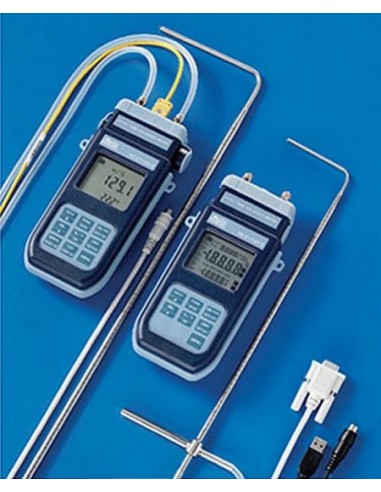

Mikromanometr Delta OHM HD2114P.0 współpracujący z rurkami Pitota, mierzący ciśnienie różnicowe przy pomocy rurek Pitota, prędkość i przepływ powietrza w kanałach i otworach. Podłączenie termopary typ K pozwala na pomiar temperatury powietrza.
HD2114P.2 i HD2134P.2 wyposażone są w pamięć i mogą rejestrować do 36,000 pomiarów mogą więc pracować w dowolnym miejscu bez konieczności komunikacji z komputerem. Modele HD2114P.0 i HD2134P.0 ze względu na brak wewnętrznej pamięci, wymagają połączenia z komputerem. Port RS232C pozwala przesyłanie danych w czasie rzeczywistym lub wydruk na przenośnej drukarce.
Zarejestrowane dane można przetransferować na komputer poprzez port RS232C lub USB 2.0. Konfiguracja danych przy użyciu menu miernika.
Mikromanometry przeznaczone są do pomiarów w zakresie klimatyzacji, ogrzewania i wentylacji.
Mierniki mogą być również wykorzystywane jako termometry dzięki podłączonym sondom termoparowym wyposażonym w miniaturowe złącza.
HD 2114P.2 i HD 2134P.2 są wyposażone w port USB 2.0.
Wszystkie mierniki mają stopień ochrony IP67.
Dostępne modele:
Funkcje/cechy:
- Ciśnienie różnicowe: ±20 mbar lub ±200 mbar (zależy od modelu)
- Prędkość: 2 ÷ 55 m/s lub 2 ÷ 180 m/s (zależy od modelu)
- Pomiar temperatury przy pomocy termopary typ K (-200 ÷ +1370°C)
- Pomiar temperatury dla rurek Pitota: -200 ÷ +600°C
- Manualna i automatyczna kompensacja temperatury
- Pamięć 36000 pomiarów (dla HD 2114P.2 i HD 2134P.2)
- Funkcje: MAX/MIN/AVG/REL/HOLD
- Stopień ochrony IP67
Dane techniczne:
| Modele |
HD2114P.0
|
HD2114P.2 |
| Zakres pomiaru |
| Ciśnienie różnicowe: |
±20 mbar |
| Prędkość w 20°C: |
2 ÷ 55 m/s |
| Temperatura termopara typ K: |
-200 ÷ 1370°C |
| Temperatura przy użyciu rurek Pitota: |
-200 ÷ 400°C |
| Maksymalne nadciśnienie: |
±300 mbar |
| Rozdzielczość |
| Ciśnienie różnicowe: |
0.005 mbar - 0.5 Pa |
| Prędkość: |
0.1 m/s - 1 km/h - 1 ft/min - 1 mph - 1 węzeł |
| Przepływ: |
1 l/s - 0.01x103m3/h - 0.01x103cfm |
| Temperatura: |
0.1°C |
| Dokładność |
| Ciśnienie różnicowe: |
±0.4% pełnego zakresu |
| Prędkość: |
±(2% odczytu + 0.1 m/s) |
| Temperatura (tylko dla miernika): |
±0.1°C
|
| Minimalna prędkość: |
2 m/s |
| Automatyczna kompensacja temperatury: |
-200 ÷ +600°C |
| Ręczna kompensacja temperatury: |
-200 ÷ +600°C |
| Jednostki pomiarowe |
| Ciśnienie różnicowe: |
Pa - mbar - mmH2O - PSI |
| Prędkość: |
m/s - km/h - ft/min - mph - knot - węzły |
| Przepływ: |
l/s - m3/h - cfm |
| Temperatura: |
°C/ °F |
| Przekrój kanału przy obliczaniu przepływu: |
0,0001 ÷ 1,9999 m2 |
| Mierzone środowisko: |
nieagresywne powietrze i gaz |
| Pozostałe parametry |
| Pamięć: |
- |
2000 stron zawierających
16 pomiarów każda |
| Pojemność pamięci: |
- |
36000 pomiarów |
| Częstotliwość zapisu: |
- |
1 sek. ÷ 3600 sek.
(1 godz.) |
| Interfejs: |
- |
RS232C
izolowany elektrycznie |
| Prędkość transmisji: |
- |
1200 ÷ 38400 baud |
| Bit danych |
- |
8 |
| Parzystość: |
- |
brak |
| Bit stop: |
- |
1 |
| Kontrola przepływu: |
- |
Xon/Xoff |
| Długość kabla: |
- |
maks. 15 m |
| Częstotliwość wydruku: |
- |
1 sek. ÷ 3600 sek.
(1 godz.) |
| Interfejs USB: |
- |
1.1 - 2.0
izolowany elektrycznie |
| Złącze ciśnienia: |
2 szybko złącza ⌀5 mm |
| Złącze temperatury (termopara typ K): |
2- biegunowe, spolaryzowane, miniaturowe złącze żeńskie |
| Złącze interfejsu: |
8 pin żeńskie MiniDin |
| Złącze zasilacza: |
2 - biegunowe (biegun dodatni w środku) |
| Temperatura pracy: |
-5 ÷ 50°C |
| Temperatura przechowywania: |
-25 ÷ 65°C |
| Wilgotność względna: |
0 ÷ 90%RH bez kondensacji |
| Stopień ochrony : |
IP 67 |
| Zasilanie: |
4 x 1.5 V typ AA |
| Żywotność baterii: |
ok. 200 godzin z 1800 mAh baterią alkaliczną |
| Pobór prądu: |
20 µA |
| Zasilanie zewnętrzne: |
9 VDC / 250 mA |
| Wymiary: |
185 x 90 x 40 mm |
| Waga: |
470 g |
| Producent: |
Delta OHM |
| Kraj pochodzenia: |
Włochy |
| Gwarancja: |
24 miesiące |
Cena zawiera:
- miernik Delta OHM HD2114P.0
- zestaw baterii (4 x 1.5 V alkaliczne)
- walizka transportowa
- oprogramowanie DeltaLog 9
- instrukcja obsługi
