Wielofunkcyjny, przenośny miernik do pomiaru temperatury, wilgotności, ciśnienia, prędkości powietrza, CO2, światła, napięcia i prądu. Posiada 3 niezależne wejścia, do którego można podłączyć jedno lub dwukanałową sondę. Przeznaczony do pomiarów w klimatyzacji, wentylacji i pomiarach środowiskowych.
Wzorcowanie termometru lub rejestratora temperatury w 3 dowolnych punktach z zakresu: -30 ... 80°C - temperatura powietrza, -50 ... 200°C - temperatura cieczy, w laboratorium z akredytacją PCA. Punkty wzorcowania podaje Zamawiający usługę.
Sonda zanurzeniowo/penetracyjna, czujnik Pt100, 1/3 DIN cienki filtr, wyposażona w moduł SICRAM, zakres: -50 ... +300°C; dokładność: ±0,25°C (-50°C ... +300°C); L=150 mm, ⌀=4 mm, T99=5 sek.; kabel 2 m.
4-przewodowa sonda zanurzeniowo/penetracyjna, bez modułu SICRAM, zakres: -50 ... +250°C, L=230 mm, ⌀=3 mm, t99=3 sek., Pt100, dokładność 1/3 DIN, kabel 2 m.
Sonda do powierzchni, czujnik Pt100, 1/3 DIN cienki filtr, wyposażona w moduł SICRAM, zakres: -50 ... +300°C; dokładność: ±0,3°C (-50°C ... +300°C); L=230 mm, ⌀=5 mm, T99=5 sek., kabel 2 m.
Sonda do powietrza, czujnik Pt100, 1/3 DIN cienki filtr, wyposażona w moduł SICRAM, zakres: -50 ... +250°C, dokładność: ±0.3°C; L=230 mm, ⌀=4 mm; T99=12 sek.; kabel 2 m.
Sonda do powierzchni (do paneli solarnych), 1/3 DIN cienki filtr, wyposażona w moduł SICRAM, zakres: +4 ... +85°C; dokładność: ±0.25°C wymiary: ⌀=40 x 21mm, T99: 60 sek.; kabel 2 m.
Sonda do powierzchni (do paneli solarnych) 1/3 DIN cienki filtr, zakres: +4 ... +85°C, dokładność: ±0.25°C; wymiary: ⌀=40x21 mm, T99: 60 sek.; kabel 2 m.
Sonda zanurzeniowo/penetracyjna, 1/3 DIN cienki filtr, dokładność: ±0.25°C; zakres: -20 ... +120°C, wymiary: ⌀=8 mm, L=1000 mm, T99: 60 sek.; kabel 2 m.

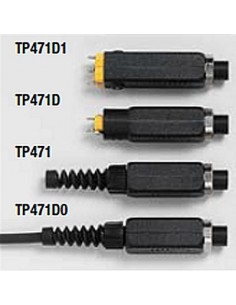

Miernik wielofunkcyjny Senseca Delta OHM HD31 wyposażony jest w 3 niezależne wejścia, do których można podłączyć sondy z modułem SICRAM (wyposażone w pamięć i z konfigurowalnym, inteligentnym czujnikiem) automatycznie rozpoznawane przez rejestrator.
Rejestrator HD31 może równocześnie mierzyć i rejestrować 3 różne parametry:
temperatura
wilgotność względna
ciśnienie atmosferyczne
ciśnienie różnicowe
prędkość powietrza
oświetlenia (lux)
natężenie oświetlenia
zawartość dwutlenku węgla (CO2) w powietrzu
napięcie bezpośrednie (moduł VP473)
prąd (moduł IP472)
Typ czujnika podłączony do różnych wejść jest automatycznie rozpoznawany przez miernik. Dzięki podłączeniu zintegrowanej sondy temperatury i wilgotności względnej rejestrator może wyliczyć parametry takie jak:
temperatura punktu rosy
temperatura mokrego termometru
wilgotność bezwzględna
współczynnik zmieszania
częściowe ciśnienie parowania
ciśnienie pary nasyconej
entalpia
Miernik może wyliczyć wskaźnik komfortu cieplnego DI oraz wskaźnik temperatury efektywnej netto (NET).
Możliwe jest również podłączenie sond pomiarowych bez modułu SICRAM za pomocą specjalnego interfejsu umieszczonego miedzy sonda i miernikiem.
HD31 umożliwia jednoczesne wyświetlanie trzech różnych parametrów w postaci numerycznej oraz wizualizację w czasie rzeczywistym w postaci wykresu.
Użytkownik może wybrać jednostki pomiarowe zgodnie z zmierzoną wielkością fizyczną.
Dane pomiarowe mogą być rejestrowane i przechowywane w formacie CSV bezpośrednio na karcie pamięci typu SD (wielkość do 4 GB). Minimalna częstotliwość rejestracji wynosi 1 sekundę.
HD31 ma również możliwość ręcznego lub automatycznego uruchamiania i zatrzymywania rejestracji. Podczas rejestracji zapisywana jest data oraz godzina wykonania pomiaru. Dane są automatycznie zapisane w postaci raportu na karcie SD do pliku pdf.
HD31 jest wyposażony w funkcję HOLD (zatrzymanie na wyświetlaczu aktualnego pomiaru), funkcję REL (różnica w porównaniu do zapamiętanej wartości) oraz w funkcję DIFF (różnica pomiędzy dwoma wielkościami, np. pomiędzy pomiarami temperatury. na dwóch sondach).
Funkcje i ustawienia są chronione hasłem. "Quick help" na wyświetlaczu ułatwia pracę z miernikiem.
Do konfiguracji i pobierania danych służy port USB z złączem mini USB do podłączenia komputera.
Razem z miernikiem dostarczone jest oprogramowanie Deltalog9.
Port USB może pracować w trybie "HID" (Human Interface Device) lub "Virtual COM".Tryb "HID" ma tę zaletę, że nie wymaga instalacji sterowników USB. Gdy miernik podłączony do komputera, system operacyjny Windows® automatycznie rozpoznaje miernik i instaluje potrzebne sterowniki.
Tryb "Virtual COM" umożliwia komunikację z przyrządem za pomocą oprogramowania do ogólnej komunikacji szeregowej.
MSD (Mass Storage Device) umożliwia wykorzystywanie HD31 jako czytnika kart SD, pozwala na to bezpośredni dostęp do karty SD.
Miernik jest wyposażony w port szeregowy RS232C przeznaczony do drukowania wyników pomiarowych na drukarce. Użytkownik może ustawić prędkość komunikacji w przedziale od 1200 do 115200.
Miernik zasilany jest przez akumulator litowo-jonowy. Automatyczne wyłączanie się miernika (2, 5, 10, 15, 20 lub 30 minut) zapobiegające całkowitemu rozładowaniu akumulatora ustawiane jest przez użytkownika.
Rejestrator może być zewnętrznie zasilany (5 VDC) poprzez port USB (ze złączem mini USB lub z komputera PC minimum 500 mA).
Funkcje/cechy:
Trzy niezależne kanały wejściowe
Kolorowy wyświetlacz graficzny
Konfigurowalny moduł pomiarowy
Funkcja rejestrowania danych z programowaniem automatycznego startu i automatycznego zatrzymania
Współpraca z modułem SICRAM
Przechowywanie danych na karcie SD zapewnia dłuższy czas zapisu
Równoczesny pomiar i rejestracja 3 niezależnych parametrów
Automatyczne tworzenie raportów w formacie pdf
Funkcje: HOLD, REL (względny pomiar) i DIFF (różnica)
Wyliczanie wartości minimalnej, średniej i maksymalnej
Konfiguracja chroniona hasłem
Wyjście szeregowe dla drukarki
Współpraca z komputerem poprzez złącze USB
Funkcja automatycznego wyłączenia (konfigurowalna i wykluczalna)
Akumulator litowo-jonowy
Dane techniczne:
Zasilanie:
wewnętrzny akumulator litowy 3.7 V, pojemność 2250 mA/h, złącze JST 3-biegunowe; opcjonalnie zewnętrzny zasilacz 5 VDC/1 A (SWD05) podłączony przez złącze mini-USB; zasilanie z komputera przez port USB (przynajmniej 500 mA) gdy jest podłączony do komputera
Żywotność akumulatora:
18 godzin pracy ciągłej przy podłączeniu np. 3 sond Pt100, żywotność zależy od ilości i rodzaju podłączonych sond
karta SD o pojemności 4 GB, czas rejestracji zależy od ilości rejestrowanych wartości i pojemności karty SD (np. przy SD 4 GB czas rejestracji wynosi 1 miesiąc przy wielu rejestrowanych wartościach z przedziałem rejestracji 1 sek.)
Wejścia:
trzy 8-biegunowe złącza DIN45326, w zależności od rodzaju sondy możliwość rejestracji do 36 zmiennych
Dokładność przy 20°C:
±0.02% mierzonej wartości (tylko dla miernika, dokładność sondy zależy od rodzaju sondy)
Dryft temperatury przy 20°C:
20 ppm/°C (tylko dla miernika)
Stabilność długoterminowa:
0.05% na rok (tylko dla miernika)
Stabilność zegara:
maksymalny dryft 1 minuta/ miesiąc
Złącza sond:
3 x 8 pin męskie wg DIN45326
Złącze USB:
1 port USB ze złączem mini USB
Złącze RS232C:
1 port szeregowy RS232C z RJ12 (6P6C) do podłączenia drukarki, szybkość 1200 do 115200 Bodów
Automatyczne wyłączenie:
konfigurowalne przez użytkownika po 2, 5, 10, 15, 20, lub 30 minutach zaprzestania pracy
Materiał obudowy:
ABS. uszczelka gumowa
Wymiary:
165 x 88 x 35 mm bez osłony, 180 x 102 x 46 mm w osłonie
