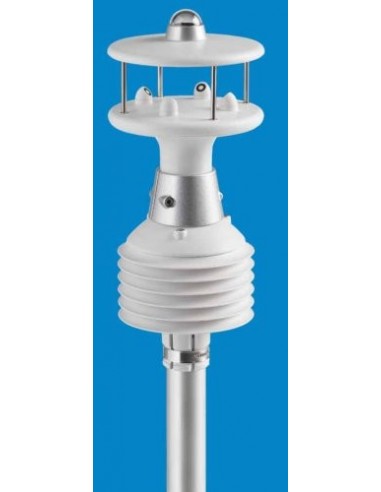

Seria anemometrów ultradźwiękowych Delta OHM HD52.3D służących do pomiaru prędkości i kierunku wiatru oraz opcjonalnie rozproszonego promieniowania słonecznego (opcja "P"), wilgotności względnej i temperatury (opcja "17"), ciśnienia barometrycznego (opcja "4").
Anemometr dostarcza także dane o składowych wiatru w poziomie. Jest wyposażony w kompas.
Wszystkie modele mają wyjścia cyfrowe zgodne ze standardami RS232, RS485, SDI-12. Transmisja danych jest zgodna z protokołem NMEA. Wersja podstawowa HD 52.3D ma ponadto dwa wyjścia analogowe (prędkość i kierunek wiatru) o parametrach które należy podać przy zamawianiu: 0...1 V, 0...5 V, 0....10 V lub 4...20 mA.
Dostępna jest opcja z podgrzewaniem zabezpieczająca przed gromadzeniem się śniegu i lodu (opcja "R").
Funkcje/cechy:
- brak części ruchomych ułatwia konserwację
- wysoka czułość umożliwia wykrywanie bardzo niskich szybkości, które nie są wykrywane tradycyjnymi metodami
- zasilanie przyrządu bateryjne lub z paneli słonecznych pozwala na instalację w odległych miejscach
- wersja z podgrzewaniem "R" zabezpiecza przed gromadzeniem się śniegu i lodu ułatwiając pomiary w różnych warunkach atmosferycznych
- szybka i łatwa instalacja (na maszcie o średnicy 40 mm)
- wyjście MODBUS RTU umożliwia pracę przyrządu w sieci
Zastosowanie:
- stacje meteorologiczne
- monitorowanie środowiska
- rolnictwo
- sport
- przystanie jachtowe i porty
- lotniska
- systemy HVAC
- zabezpieczanie konstrukcje/dźwigów
- energia odnawialna
- automatyka budowlana
Dane techniczne:
| Prędkość wiatru |
| Typ czujnika: |
ultradźwiękowy |
| Zakres pomiarowy: |
0 ... 60 m/s |
| Rozdzielczość: |
0,01 m/s |
| Dokładność: |
w zależności od prędkości wiatru: ±0,3 m/s lub ±2% (0 ... 35 m/s) lub ± 3% (>35 m/s) |
| Kierunek wiatru |
| Typ czujnika: |
ultradźwiękowy |
| Zakres pomiarowy: |
0 ... 360° |
| Rozdzielczość: |
0,1° |
| Dokładność: |
±2° RMSE od 1 m/s |
| Kompas |
| Typ czujnika: |
magnetyczny |
| Zakres pomiarowy: |
0 ... 360° |
| Rozdzielczość: |
0,1° |
| Dokładność: |
±1° |
| Temperatura powietrza (opcja "17") |
| Typ czujnika: |
Pt100 |
| Zakres pomiarowy: |
-40 ... +60°C |
| Rozdzielczość: |
0,1°C |
| Dokładność: |
±1°C |
| Wilgotność względna (opcja "17") |
| Typ czujnika: |
pojemnościowy |
| Zakres pomiarowy: |
0 ... 100%RH |
| Rozdzielczość: |
0,1% |
| Dokładność@T = 15÷35°C: |
±1,5% RH (0 ... 90% RH), 2%RH w pozostałym zakresie |
| Dokładność@T = -40÷+60°C: |
±(1,5 + 1,5% pomiaru)%RH |
| Ciśnienie barometryczne (opcja "4") |
| Typ czujnika: |
piezorezystancyjny |
| Zakres pomiarowy: |
600 ... 1100 hPa |
| Rozdzielczość: |
0,1 hPa |
| Dokładność: |
±0,5 hPa przy 20°C |
| Promieniowanie słoneczne (opcja "P") |
| Typ czujnika: |
termostos |
| Zakres pomiarowy: |
0 ... 2000 W/m2 |
| Rozdzielczość: |
1 W/m2 |
| Dokładność: |
2 klasa solarymetr |
| Dane ogólne |
| Zasilanie: |
10 V ... 30 VDC |
| Pobór prądu: |
30 mA przy zasilaniu 15 V |
| Pobór mocy z opcją podgrzewacza: |
6 W |
| Temperatura pracy: |
-40 ... +60°C |
| Średnica masztu montażowego: |
40 mm |
| Wymiary: |
złącze M23, 19 pinów, męskie |
| Waga: |
ok. 1 kg (pełna wersja HD52.3DP147) |
| Materiał obudowy: |
plastik LURANS (ASA), części metalowe AISI 316 |
| Stopień ochrony: |
IP66 |
| Producent: |
Delta Ohm |
| Kraj pochodzenia: |
Włochy |
| Gwarancja: |
24 miesiące |
Kable i złącza (opcjonalne): Jeden z kabli lub złącze należy zamówić dodatkowo, gdyż nie wchodzą w zestaw anemometru.
